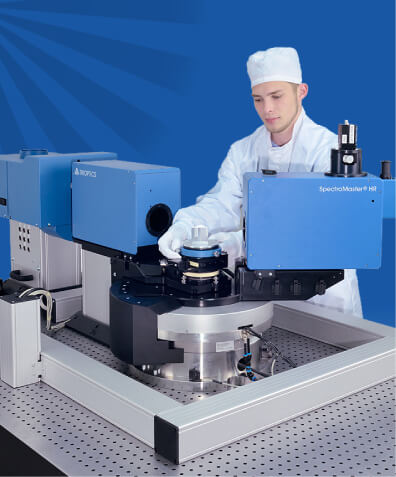

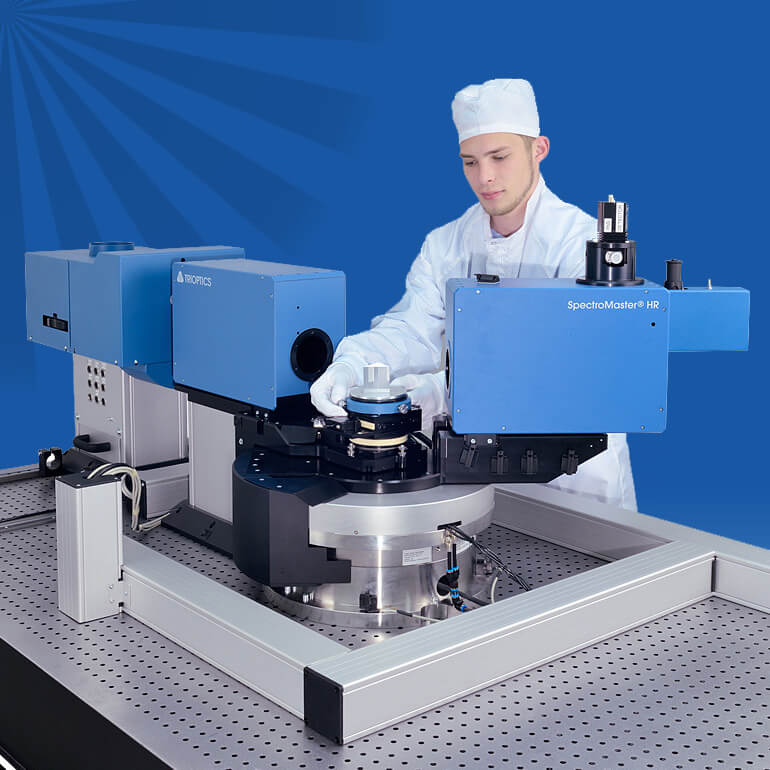

SpectroMaster® 600HR/600MAN
高精度分光屈折率測定装置
世界最高精度の屈折率測定装置
プリズムの頂角を高精度に検出、最小偏角を測定し、被験プリズムの屈折率の測定を行います。絶対値の保証および世界最高精度の屈折率測定機です。
SpectroMaster600HRは、すべてが高い精度をもつ部品で構成されており、測定を全自動で行います。また、測定波長も広範囲になります。600MANは、ランプの交換やサンプルテーブルなどが一部マニュアル操作になりますが、その操作はすべてソフトウェアからの指示のもと簡単に行えるようサポートされています。
■PTBマスターサンプル
角度保証0.1秒以内 屈折率保証 1x10-6
波長404.6,435.8,479.9,546.1,589.3,643.8nm
| 主な仕様 | |
|---|---|
| Maximum wavelength range | 195-12000 nm (MN: 15.7.2014) |
| Standard | UV, VIS (visible), SWIR (short wave IR) |
| Optional | MWIR (mid wave IR), LWIR (long wave IR) |
| Apex angle measurement accuracy | 0.2 arcsec |
| Refractive index measurement accuracy | UV 195 nm – 365 nm 3x10-6 VIS 365 nm – 1014 nm 2x10-6 SWIR 1014 nm – 2325 nm 5x10-6 (Sample size at least 10 mm) (Temperature controlled to 0.1°) |
| Collimator | - off-axis parabolic mirror collimator - adjustable target slit |
| Autocollimator | - off-axis parabolic mirror autocollimator - geometric beam splitter |
| Spectral lamp housing | - mounting space for 9 spectral lamp on a rotary stage for quick manual selection - filter changer for 17 interference filters |
| Detector | - CCD - PbS for SWIR - PMT for UV |
| Order number | 5-107-11 |
| Goniometer | Ultra-high precision rotary air bearing, axial and radial run-out <0.05 µm, High precision angular encoder Measuring range +/- 100°, Air supply unit |
| Motorized | Highly dynamic backlash-free piezo motor drive with negligible thermal dissipation |
