VLS - Versatile Light System

高精度評価用多目的照明ソリューション

VLS (Versatile Light System) は、コントラスト伝達精度 (CTA)、変調光緩和率 (MMP)、コントラスト信号対雑音比 (CSNR) など、さまざまな画質性能を効率的に測定する多目的照明ソリューションです。6 つの Vega 光源を搭載したこのセットアップは、自動車のカメラやセンサーシステムが直面する典型的な照明の課題をすばやく再配置して生成できる動的なシーンを作成します。
VLS は、特に IEEE(Institute of Electrical and Electronics Engineers) -P2020 規格に従ってテストされた自動車カメラシステムのパフォーマンスを評価するための強力なソリューションです。

Vega光源

Vega 光源は DC 技術を使用して、フリッカー生成機能を備えた高安定性の光源を作成します。DC技術は、車載（オートモーティブ）グレードのカメラなど、露光時間が非常に短いテストを含むすべてのカメラテストに役立ちます。
Vegaは、1個の光源を含むスターターセット、3個の光源を備えたフリッカーセットおよび7個の光源を備えたCDPセットとして入手できます。すべてのセットには、コントローラーと制御用ソフトウェアが付属しています。

*API（C/C++/Python）は別売オプション

VLSハードウェアセットアップ

VLS は 6 台の Vega デバイスで構成されるシステムで、各デバイスは個別のアーム* に接続されています。
すべてのVega はアームを介して三脚* にリンクされており、高い適応性を備えています。アームの柔軟性により、各Vega を移動してテスト中にさまざまなセットアップと角度を生成できるため、多目的なテスト機能が得られます。
この製品は自動化されておらず、VLS の各アームは手動で移動して設定する必要があります。ただし、製品開発中に、手動セットアップの方が完全自動化よりも高速で効率的であることが証明されました。
さらに、Vega デバイス専用に設計された独自のグレースケールテストチャートTE294も別売にて提供しています。このチャートは、36 個のパッチと10:1 のコントラストを持つ透過式グレースケールチャートで、Vega 光源の前面に磁石で取り付けられるため、均一な照明が確保されます。

*アームと三脚はサードパーティ製品であり、ここに示されているセットアップは、それらを使用してVega光源をセットアップする方法の一例です。

VLSソフトウェア

VLS ソフトウェアには、VLS 制御ソフトウェアと VLS 評価ソフトウェアが含まれています。バージョン 1.0.0 は CTA 測定と評価をサポートし、他の KPI （主要性能評価指標）は次のバージョンで追加される予定です。

・VLS制御ソフトウェア
　Vega デバイスの照明テストシーケンスを生成します。ソフトウェアは、一度に最大 6 台の Vega デバイスを制御できます。測定値は、テスト中の評価用の参照ファイルを作成するために使用されます。シーケンスは、将来使用するために XML ファイルとして保存できます。
・VLS評価ソフトウェア
　CTA、MMP、CSNR などの定義されたKPI を使用してカメラのパフォーマンスを分析します。CTA評価はピクセル値の分布に基づいています。結果は XML ファイルとしてエクスポートされます。

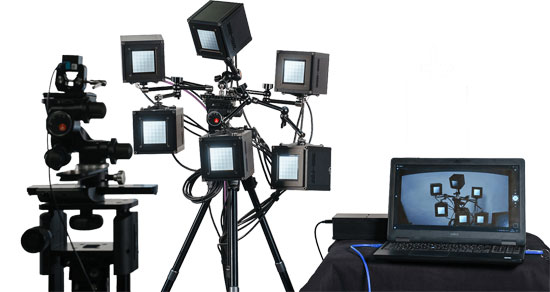

VLSテストシーン

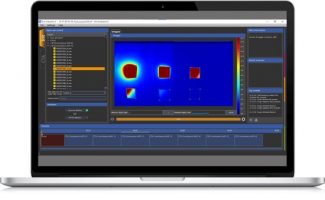

VLS評価ソフトウェア

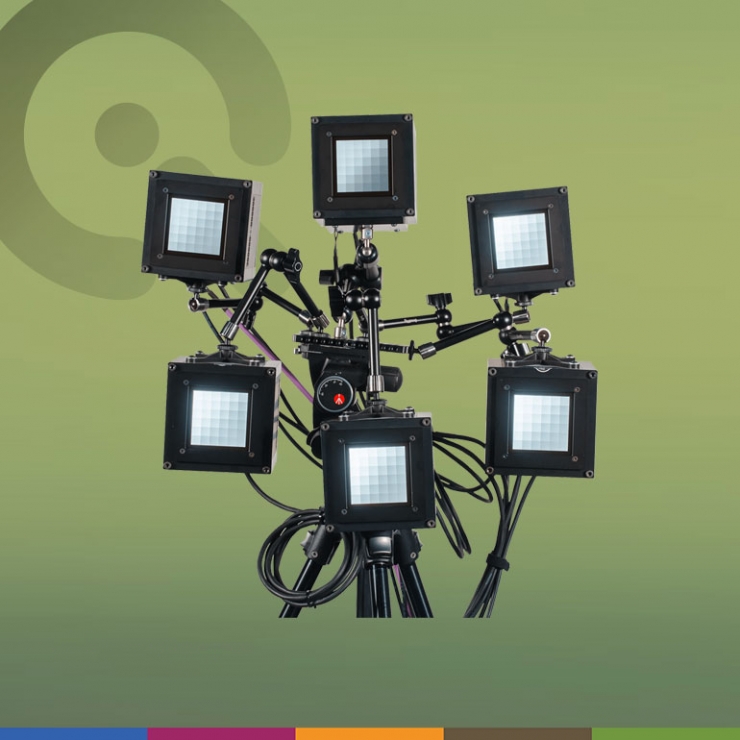

VLS（Vega x 6） + コントローラ
